冷干机部件介绍

炎炎夏日，学习冷干机知识降降温

分别介绍冷干机的四大部件

压缩机、冷凝器、膨胀机构、蒸发器

上次我们系统介绍了“压缩机”部件

今天我们一起探究第二部件“冷凝器”

#冷凝器

冷凝器功能

冷干机中的冷凝器将冷媒压缩机排出的高压、过热冷媒蒸汽冷却成为液态制冷剂，使制冷过程得以连续不断地进行。

由于冷凝器排出的热量包括冷媒从蒸发器吸取的热量以及由压缩功转换来的热量，所以冷凝器的热负荷要比蒸发器大。

冷凝器分类

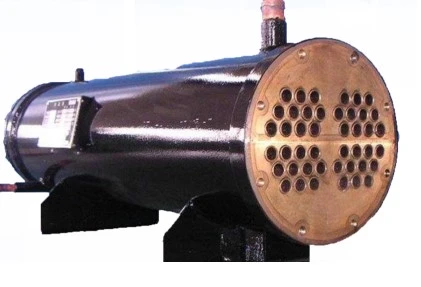

水冷式冷凝器

在这类冷凝器中，

制冷剂放出的热量被冷却水带走

冷却水可以一次流过，也可循坏使用

当使用循环水时需建有冷却水塔或冷水池

水冷式冷凝器有管壳式、套管式等结构

特点

风冷冷凝器不需要冷却水，

适合于供水困难地区或移动性场合应用

风冷冷凝器不需要冷却水，适合于供水困难地区或移动性场合应用它的传热效果比水冷型差

在气温高或通风不良环境下使用，冷凝压力不易降下来

在多粉尘环境下使用

(如水泥厂、面粉厂、纺织厂等)

冷凝器表面易积尘积垢，影响传热

所以一般只适用于中、小型冷干机

Q

水冷凝器冷凝压力过高是什么原因？

A

①冷却水量不够，水温过高

②冷凝器传热面积小

③空气浸入冷媒系统(蒸发器铜管破裂引起)

④冷凝器壳体容积小内存冷媒液体使用有效传热面积减小或冷媒充注过量

⑤水冷凝器使用日久，铜管水侧表面积垢

⑥自动水量调节阀开启度小或损坏

⑦冷冻油进入制冷系统

⑧冷却水管配管不合理，造成冷却水回水不畅

⑨冷媒通路或元件有堵塞现象

⑩冷干机负荷太大．使蒸发压力升高，拉高冷凝压力

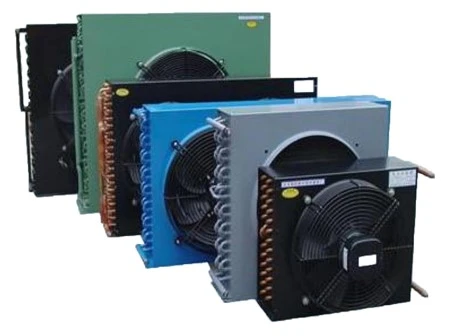

空冷式冷凝器

在这类冷凝器中，

制冷剂放出的热量由环境空气带走

它的结构主要为多组蛇型盘管所组成

由于空气的传热性能很差，故通常在蛇形盘管外加肋片，以增加空气侧的传热面积，同时采用通风机来加速空气流动，以增加空气侧的传热效果

特点

水冷型冷干机的传热效果比风冷型好，

但它耗水量较大，且对水质有如下要求

①进入冷干机的水温应在32℃以下

②水压应当保持在0．3MPa以上，以保证水流畅通

③水中镁、钙离子应不高于中性软水的一般标准

④水中不应当有肉眼可见的固态杂物

Q

风冷凝器冷凝压力过高是什么原因？

A

①环境温度高或通风不良

②冷凝器表面积有灰尘污垢

③冷干机负荷太大

④空气侵入冷媒系统

⑤冷凝器传热面积不够

⑥冷却风扇风量小

⑦冷干饥安装位置不对(如接近热源、被太阳直晒、冷干机前 后排列间距太近等)

⑧控制风扇的压力开关设定不当或损坏

⑨冷媒通路或元件有堵塞现象

⑩冷媒充注过多，使传热面积减小
